電纜故障測試儀在測試中注意哪些事項

電纜故障測試儀在測試中注意哪些事項

　　電纜故障測試儀系統的暢通和電力的輸送有賴于電纜線路的正常運行。一旦線路發生障礙，就會造成通信和電力的中斷，如不能及時查出故障并迅速予以排除，就會造成很大的經濟損失和不良的社會影響。因此，維護人員應當在工作過程中注意保證電纜故障測試儀能正常運行。

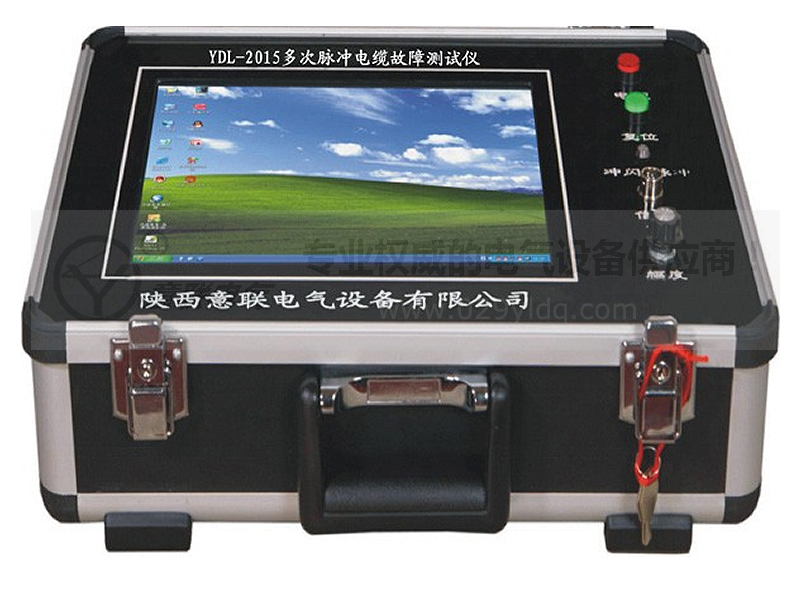

　　電纜故障測試儀用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的*測試。還可以測試電纜路徑、埋深，以及電波測速，核定電纜長度等，并可建立電纜檔案以便日常維護管理。
　　電纜故障測試儀采用時域反射原理，對被測電纜發射一系列電脈沖，并接收電纜中因阻抗變化引起的反射脈沖，再根據電波在電纜中的傳播速度和兩次反射波的特征拐點代表的時間，可測出故障點到測試端的距離。

使用過程中的注意事項：

a.脈沖法測試時，注意要甩掉局內所有設備，在zui外線上進行測量。

b.使用閃絡法測試時，必須將觸發工作方式開關置于“閃絡”位置。

c.在使用直閃法或沖閃法測試時，要注意人身安全及設備安全。必須接好地線。

d.在閃絡法測試結束后，切斷電源，拆除本儀器與高壓測試裝置的連接線，再對高壓電容器和電纜的所貯電荷進行放電。放電時，應先加限流電阻R限制放電電流以使電流緩慢放電，待電容器上電壓降低后，再直接對地放電電路中電阻為零，瞬間放電電流可高達幾百安培，將發生嚴重的設備或人身事故。

e.在直閃法測試過程中，必須注意監視故障的泄漏電流若電流突然增大，故障閃絡現象未曾出現，應立即降低試驗電壓，改用沖閃法測試。
