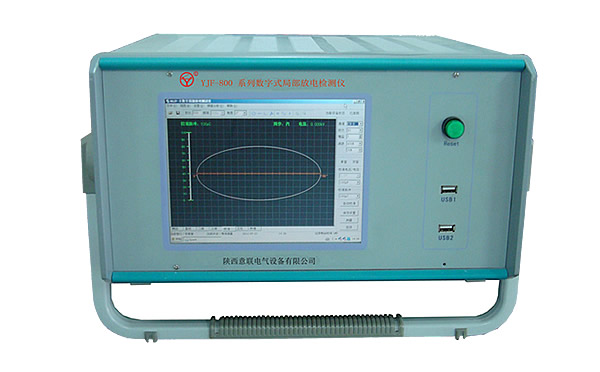

YLJF-800數字式局部放電檢測儀

▍  簡要說明  　↴

---

    YJF-800系列數字式局部放電檢測儀適用于各種電壓等級和容量的變壓器、發電機、互感器、套管、GIS、電容器、CVT、電力電纜、開關等高壓電氣設備的局部放電檢測。

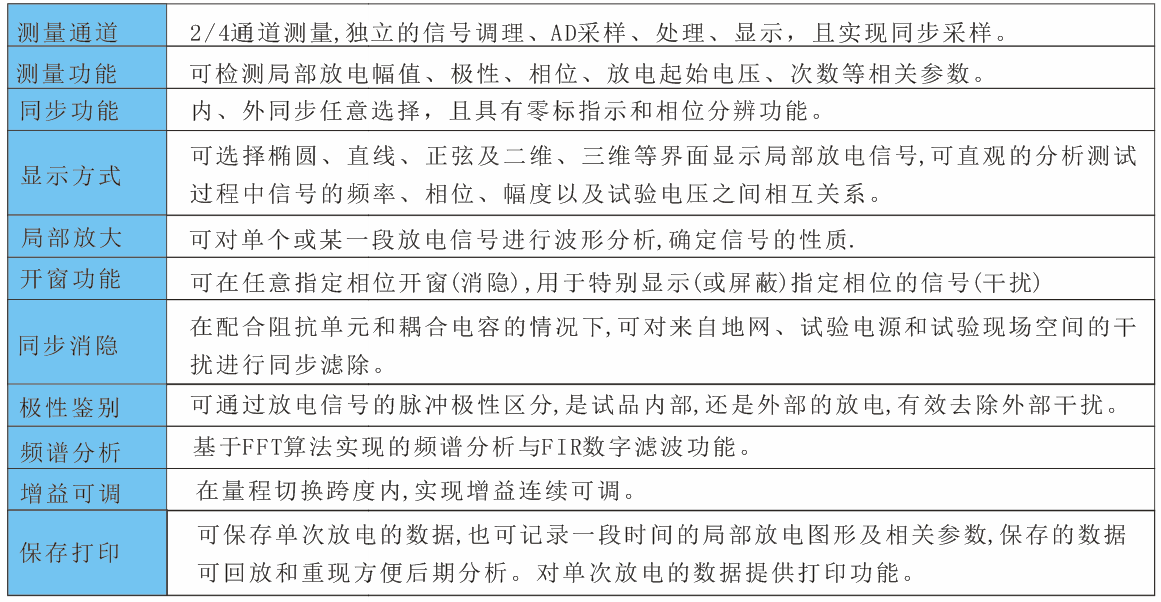

▍  功能特點  　↴

---

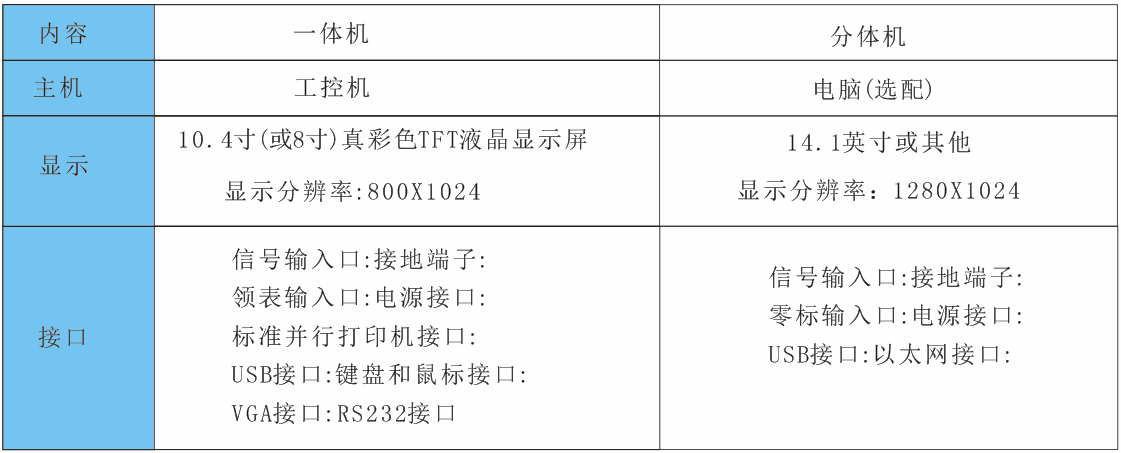

▍  基本配置  　↴

---

▍  技術指標  　↴

---

　▶　 測量通道：獨立2/4通道
　▶　 檢測靈：敏度0.5℃
　▶　 采樣精度：12位
　▶　 采樣速度：12.5M/s
　▶　 測試范圍：0.5pC-1μC
　▶　 量程線性度誤差：優于±5%
　▶　 量程切換：10，X1，X10，X100
　▶　 試品電容量范圍：6pF-250μF
　▶　 測量頻帶：10kHz-1MHz
　▶　 程控濾波:低端頻率：20kHz，40kHz，60kHz，80kHz；
　▶　 高端頻率：100kHz，200kHz，300kHz，400kHz
　▶　 數字濾波：10kHz-1MHz可選
　▶　 試驗電源頻率：30-300Hz
　▶　 工作環境：環境溫度 -10-45℃ 相對濕度  ≤95％RH
　▶　 電源：AC220V；頻率50Hz

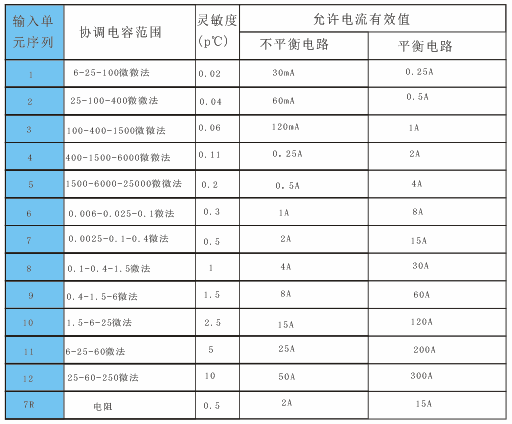

▍  局放檢測阻抗輸入單元  　↴

---

　　局部放電測試系統的放電脈沖檢測阻抗，又稱耦合裝置或輸入單元，包括耦合電容和輸入單元，是測試系統和測試回路的主要組成部分，輸入單元針對特定的試驗回路或試品，為達到 佳的靈敏度而專門設計的。本系統配備了十三種獨立的輸入單元，其中第十三種為專用單元。

　　系統備有12個獨立檢測阻抗，足以滿足選擇之要求。

▍  局放校準脈沖發生器  　↴

---

使用說明：

技術參數：

10、尺寸重量： 120×85×55，約0.5kg
