直流電阻測試儀怎么使用及步驟方法

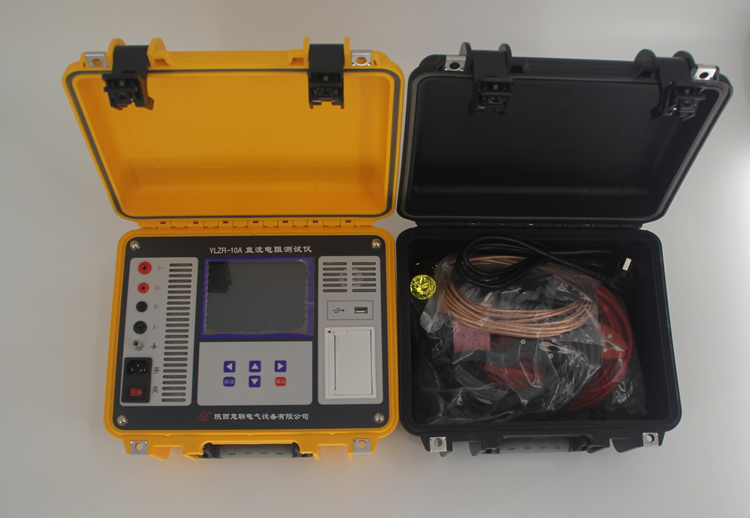

直流電阻測試儀怎么使用及步驟方法：直流電阻測試儀是代替雙臂電橋、直流單的高精度換代儀器。直流電阻測試儀用了先進的開關電源技術，儀器的測量速度比電橋快百倍，顯示部分由四位半LCD液晶顯示結果，三位半LCD液晶顯示測試電流值或者環境溫度，克服了同類產品由LED顯示值在陽光下不便讀數的缺點，同時也具備了自動消弧的功能。直流電阻測試儀具有精度高、測速快、抗干擾能力強、體積小、顯示直觀、電省、測試數據可靠，不受人為因素影響的優點。直流電阻測試儀內裝可充電電池組（12V），交直流兩用，利于現場及野外測試。

直流電阻測試儀使用方法

1：直流電源測試：閉合總電源開關，相應有指示燈亮，按下“啟停”鍵，即可進行測試。測試完畢，按下“復位鍵”，儀器顯示“正在放電”，等儀器返回到開機的界面，關閉總電源開關，相應的指示燈熄滅，再轉換測試夾，進行再次測試。

2、交流電源測試：接上交流AC220V電源，“充電”指示燈亮，閉合總電源開關，具體操作同直流電源操作不變。

直流電阻測試儀使用步驟

1、測量前的準備：

首先將電源線以及地線可靠連接到直阻儀上，然后把隨機附帶的測試線連接到直流電阻測試儀面板與其顏色相對應的輸入輸出接線端子上，將測試線末端的測試鉗夾到待測變壓器繞組兩端，并用力摩擦接觸點，以確保接觸良好。接線方法如下圖打開電源開關。

直流電阻測試儀提供了幾種不同的測量電流，您可以根據需要按“▲”和“▼”鍵進行選擇，請注意每種測量電流的zui大測量范圍，以免出現所測繞組直流電阻大于所選電流的zui大測量范圍，使測量開始后電流達不到預定值，導致直阻儀長時間處于等待狀態。

“查看”鍵用于查看和打印已經存儲的測量數據。（詳見“數據的查看和處理”）。選擇好測量方式和測量電流后，按“測量”鍵開始整個測量過程。

2、開始測量：

直流電阻測試儀在按下“測量”鍵后開始對被測繞組充電
顯示器中部顯示區將出現一個充電進度條，進度條上部為當前的電流值，一般在測量大電感負載時，電流達到穩定需要一定時間，電流值由零向額定值上升。

注意：如果充電進度條長時間停滯在某一電流值不再上升，則可能當前的繞組電阻值超過了所選電流的測量范圍，使電流達不到預定值，請按“退出”鍵退出測量，然后選擇小一檔的電流再試。　

當電流達到額定值后，充電結束，直流電阻測試儀開始對數據進行采樣計算。顯示器提示“正在測量，請稍侯”，計算完畢后，所測電阻值將顯示在顯示屏上。待數據穩定后，即可以按“存儲”鍵存儲或按“打印”鍵打印數據。

在測量無載分接開關時，不允許直接切換分接開關，必須退出測量狀態，放電完成后才能切換分接開關！

3、結束測量：

測量完畢后，按“退出”鍵退出測量，此時如果是電感性負載，直流電阻測試儀將自動開始對繞組放電，顯示器提示“正在放電，請稍候”，并發出蜂鳴音提示，放電指示消失后，即可拆除測量接線，測試下一繞組。

直流電阻測試儀使用注意事項
1、試驗時不允許不相干的物品堆放在設備面板上和周圍。
2、在測量完感性負載時不能直接拆掉測試線，以免由于電感放電危及測試人員和設備的安全。本機的輸出端設有放電電路。關閉輸出時，電感會通過儀器泄放能量。一定要在放電指示完畢后才能拆掉測試線。
3、試驗時請確認被測設備已斷電，并與其它帶電設備斷開。
4、測量過程中如果電源突然斷電，本機會自動開始放電，請不要立刻拆卸接線，至少等待30秒鐘后才可拆卸接線。
5、開機前請檢查電源電壓：交流220V±10% 50Hz。
6、測量時，其他未測試的繞組請勿短路接地，否則會導致變壓器充磁過程變慢，數據穩定時間延長。
7、試驗時機殼必須可靠接地。
8、對于無載調壓變壓器，不允許測量過程中切換分接開關。
9、更換保險管和配件時，請使用與本儀器相同的型號。

10、本儀器注意防潮、防油污。
